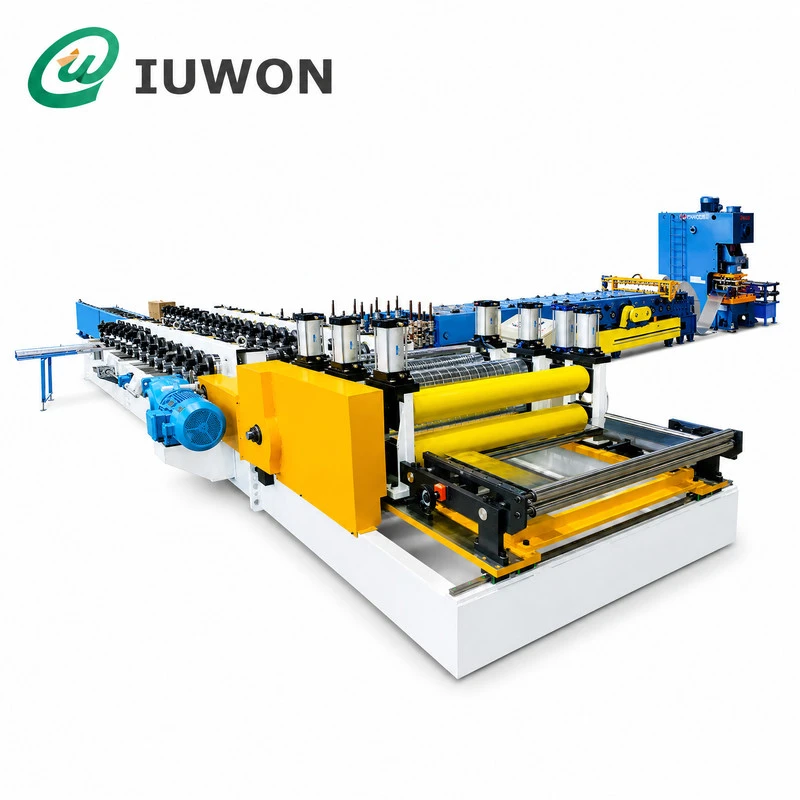

Atvilktņu kanālu izgatavošanas mašīna

Hangzhou IUWON Technology Co., Ltd. ir viens no uzticamākajiem atvilktņu kanālu izgatavošanas mašīnu ražotājiem un piegādātājiem Ķīnā. Ar bagātīgu pieredzi mēs sirsnīgi sveicam jūs mūsu rūpnīcā iegādāties pēc pasūtījuma izgatavotu atvilktņu kanālu izgatavošanas mašīnu. Ir pieejams labs serviss un saprātīga cena.

Kanāla profils un formēšanas ģeometrija

Gatavo kanālu var izgatavot ar vairākiem izliekumiem, kas veido atvilktnes mehānisma vadotnes un atbalsta virsmas. Atkarībā no konstrukcijas sekcija var ietvert atvērtu kanālu, atgriešanās malu, izliektu gultņu trasi, montāžas atloku vai stiegrojuma kroku.

Veidošanas secība pakāpeniski nosaka šīs īpašības, lai saglabātu attiecības starp dažādām virsmām.

Kanāla parametri

Faktiskie izmēri ir atkarīgi no atvilktnes kanāla zīmējuma un nepieciešamās mijiedarbības starp kanālu un tā savienojošo slīdelementu.

Virsmas un montāžas elementu veidošana

Atvilktnes kanāls parasti veic divas funkcijas vienlaikus: tas nodrošina kontrolētu ceļu kustīgajai sastāvdaļai un piedāvā virsmu uzstādīšanai.

Tāpēc rullīšu instrumentus var sakārtot, lai izveidotu īpašas funkcionālās zonas, piemēram:

Ceļveži

Gultņu saskares virsmas

Noturošās malas

Sānu atloki

Montāžas lūpas

Nostiprinošas krokas

Pieturas pleci

Kanāliem, ko izmanto ar lodīšu{0}}gultņu komplektiem, sliežu ceļa ģeometrijai ir jāsaglabā konsekventa visā profilā. Vienkāršākām rullīšu -vadāmām sistēmām sekciju var veidot ap vajadzīgajām kontaktvirsmām un atstarpēm.

Ražošanas līnijas konfigurācija

Štancēšana un atvilktņu montāžas sagatavošana

Daudziem atvilktņu kanāliem ir nepieciešami caurumi vai spraugas skrūvēm, kniedēm, kronšteiniem vai citiem savienojuma komponentiem. Šīs atveres var iekļaut ražošanas līnijā, lai kanāls atstātu iekārtu sagatavotu nākamajai montāžas darbībai.

Servo{0}}vadāma caurumošanas iekārta var novietot caurumus atbilstoši ieprogrammētajam padeves attālumam.

Iespējamie apstrādes modeļi ietver:

Caurumošanas izkārtojums tiek izvēlēts atbilstoši atvēruma vietai pēdējā šķērsgriezumā{0}}. Plakanās-virsmas caurumus parasti var izdurt pirms formēšanas, savukārt sarežģītākiem gala elementiem var būt nepieciešama papildu apstrāde.

Lietojumprogrammas un kanālu variācijas

Gatavos kanālus var izmantot dažādos bīdāmajos un uzglabāšanas produktos.

Mēbeļu atvilktnes
Kompaktos kanālus var izmantot skapju un mēbeļu atvilktņu sistēmās, kur svarīgi ir profila izmēri un vienmērīga mijiedarbība ar savienojuma sliedi.

Instrumentu skapji
Spēcīgākas sekcijas var izmantot instrumentu uzglabāšanas atvilktnēs, kurām nepieciešams lielāks slodzes atbalsts un atkārtoti pagarināšanas cikli.

Industriālie skapji
Atvilktņu kanālus var iestrādāt elektriskajos skapjos, aprīkojuma skapjos un apkopes uzglabāšanas sistēmās.

Izvelciet paplātes-
Garākas un smagākas sekcijas var būt paredzētas aprīkojuma paplātēm un citām bīdāmām konstrukcijām.

Nepieciešamais materiāla biezums, sekcijas dziļums, montāžas modelis un formēšanas konfigurācija ir jāizvēlas atbilstoši pabeigtajai slaida montāžai, nevis tikai kanālam.

Pielāgota atvilktņu kanālu ražošana

Atvilktņu kanāli var atšķirties pēc profila platuma,{0}}sānu sienas augstuma, vadotnes ģeometrijas, montāžas pozīcijas un materiāla biezuma. Tāpēc iekārtu var konfigurēt ap faktisko pabeigto kanālu, nevis paļauties uz fiksētu standarta profilu.

Pielāgošanas opcijas

Uz profilu-balstīta rīka dizains

Veltņu instrumenti ir izstrādāti no faktiskā atvilktnes kanāla{0}}šķērsgriezuma. Īpašu uzmanību var pievērstvadotnes virsma, savienojuma atstarpe, atloka stāvoklis un atgriešanas mala, jo šie izmēri tieši ietekmē to, kā gatavais kanāls mijiedarbojas ar atbilstošo slaidu.

Produktiem ar vairākiem līdzīgiem kanālu izmēriem var apsvērt maināmus instrumentus, lai samazinātu laiku, kas nepieciešams produkta nomaiņai. Ja profiliem ir būtiski atšķirīgas ģeometrijas, piemērotāki ir speciāli veltņu komplekti.

Ražošanas prasības

Iekārtas konfigurāciju var arī pielāgot atbilstoši:

Nepieciešamais materiāla biezums

Tērauda marka

Kanāla izmēri

Montāžas{0}}caurumu izkārtojums

Pabeigts kanāla garums

Ražošanas ātrums

Ikdienas ražošanas prasības

Automātiskās savākšanas prasības

Klienti var nodrošināt aprofila rasējums, CAD fails, gatavs paraugs vai izmēru specifikācijas. Šīs detaļas var izmantot, lai noteiktu veltņu izvietojumu, caurumošanas konfigurāciju, piedziņas jaudu, griešanas sistēmu un citas mašīnas sastāvdaļas.
